제품 상세정보
원래 장소: 중국
인증: CE ISO CCC IEC
모델 번호: CJX2-50
지불과 운송 용어
최소 주문 수량: 1
가격: negotiable
포장 세부 사항: 20X5X5cm
배달 시간: 5주
지불 조건: L/C, D/A, D/P, T/T
공급 능력: 달 당 50000 유닛 / 유닛
제품 이름: |
AC 접촉기 |
표준: |
GB/T14048.4, IEC/EN 60947-4-1 |
폴로: |
3p 4p |
가속 전류: |
50A |
정격 절연 전압: |
690V |
기계적 수명(백만회): |
800 |
주회로 정격 전류: |
9-95A |
코일 주파수: |
50/60Hz |
제품 이름: |
AC 접촉기 |
표준: |
GB/T14048.4, IEC/EN 60947-4-1 |
폴로: |
3p 4p |
가속 전류: |
50A |
정격 절연 전압: |
690V |
기계적 수명(백만회): |
800 |
주회로 정격 전류: |
9-95A |
코일 주파수: |
50/60Hz |

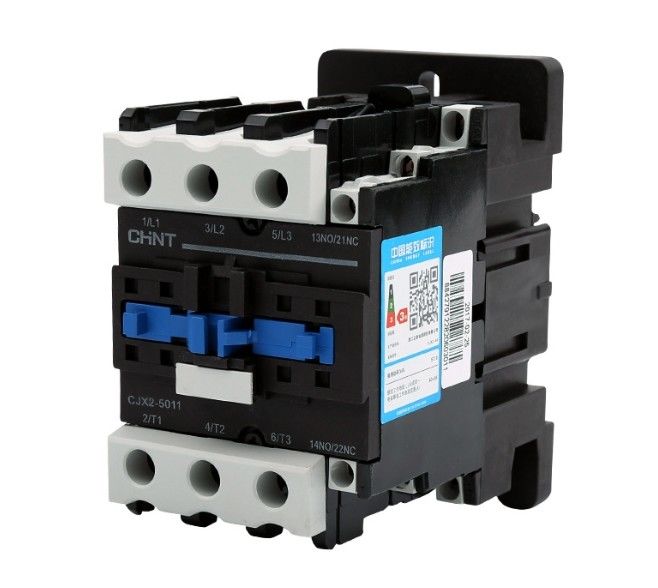

CJX2-50 AC 접촉기 3극 4극 50A 전자기 접촉기
제품 설명:
이 시리즈의 AC 접촉기 (이하 접촉기) 는 주로 AC 50Hz (또는 60Hz) 를 위해, 690V까지의 평형 작동 전압, AC-3 아래 95A까지의 평형 작동 전류를 가진 회로에서,400 (380) V 사용 범주, 장거리 회로를 켜고 끄는 데 사용되며 AC 모터를 자주 시작하고 제어합니다.그리고 그것은 가능한 작동 과부하를 보호하기 위해 적절한 열 릴레와 함께 전자기 시작을 형성 할 수 있습니다표준을 충족: GB / T140484, IEC / EN 60947-4-1.
제품 특징:
●빌딩 블록은 보조 접촉 그룹, 공기 지연 머리, 열 릴레이 및 기타 액세서리를 설치하는 데 사용할 수 있으며 다양한 파생 제품으로 결합됩니다.
●접촉기는 작은 크기, 가벼운 무게, 작은 전력 소비, 높은 수명, 안전성, 신뢰성 등이 특징입니다.
●접촉체체는 32A 이하의 정상적으로 열린 또는 닫힌 보조 접촉자 한 쌍과 40A 이상의 정상적으로 열린 및 닫힌 보조 접촉자 한 쌍을 갖추고 있습니다.F4 보조 접촉 그룹 (두 개 또는 네 개 그룹) 또는 공기 지연 머리가 위에 설치 될 수 있습니다., 한 NCF 1-11C가 양쪽에 설치될 수 있습니다.
● 스크루 설치 외에도 접촉기는 35mm (CJX 2-09 ~ 95) 및 75mm (CJX 2-40 ~ 95) 표준 카드 레일로 설치 할 수 있습니다. CJX2-40 ~ 95 외부 차원의 제한으로 인해,35mm 카드 레일이 상부 및 하부 폐쇄 평면에 고정될 때 15mm 높이의 35mm 표준 레일을 사용하는 것이 좋습니다..
제품 스펙트럼
| 모델 번호 | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 | ||||||||||||
| 프레임 등급 | 9~12 | 18 | 25 | 32 | 40~65 | 80~95 | ||||||||||||||||
| 가등식 작동 전류 (A) | 380/400V | AC-3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | ||||||||||
| AC-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | ||||||||||||
| 660/690V | AC-3 | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 49 | |||||||||||
| AC-4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 | ||||||||||||
| 합의된 자유 공기 열 전류 (A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 95 | 95 | ||||||||||||
| 가등식 단열 전압 (V) | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | ||||||||||||
| 제어 가능한 3단계 다람쥐 케이지 인덕션 모터 모터 전력 ((AC-3)kW | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 | |||||||||||
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | ||||||||||||
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 37 | 37 | 45 | 45 | ||||||||||||
| 전기 수명 (백만 번) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 | |||||||||||
| AC-4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | ||||||||||||
| 기계적 수명 (백만 번) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | ||||||||||||
| 일치하는 퓨즈 타입 | gG20 | gG20 | gG32 | gG40 | gG50 | gG63 | gG80 | gG80 | gG100 | gG125 | ||||||||||||
| 냉 압축 된 종단 갱신 된 유연 철 전단 유연 철 전단 단단한 철 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | ||
| mm2 | 1/2.5 | 1/2.5 | 1/2.5 | 1/2.5 | 1.5/4 | 1.5/4 | 1.5/4 | 1.5/4 | 2.5/6 | 2.5/6 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | ||
| 1/4 | 1/2.5 | 1/4 | 1/2.5 | 1.5/6 | 1.5/4 | 1.5/10 | 1.5/6 | 2.5/10 | 2.5/6 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | |||
| 1/4 | 1/4 | 1/4 | 1/4 | 1.5/6 | 1.5/6 | 1.5/6 | 1.5/6 | 2.5/10 | 2.5/10 | 6/25 | 4/10 | 6/25 | 4/10 | 6/25 | 4/10 | 10/35 | 6/16 | 10/35 | 6/16 | |||
| AC 코일 전력 50Hz | 픽업 (VA) | 70 | 70 | 70 | 110 | 110 | 300 | 300 | 300 | 300 | 300 | |||||||||||
| 유지 (VA) | 9 | 9 | 9.5 | 14 | 14 | 57 | 57 | 57 | 57 | 57 | ||||||||||||
| 전력 ((W) | 1.8-27 | 1.8-27 | 3~4 | 3~4 | 3~4 | 6~10 | 6~10 | 6~10 | 6~10 | 6~10 | ||||||||||||
| 행동 범위 | 픽업 전압: 85%Us~110%Us; 드롭 아웃 전압: 20%Us~75%Us | |||||||||||||||||||||
| 보조 접촉의 기본 매개 변수 | AC-15: le:0.95A; Ue:380/400V DC-13: le:0.15A; Ue:220/250V; Ith:10A | |||||||||||||||||||||
운영 조건 및 환경적 적합성
●환경 공기 온도는 5°C ~ + 40°C이며 평균 값은 24시간 동안 + 35°C를 초과하지 않습니다.
● 고도: 2000m 이상
● 대기 조건: 최대 온도 + 40°C에서 상대 습도는 50%를 초과하지 않습니다. 낮은 온도에서 높은 상대 습도가 허용됩니다.예를 들어 + 20°C에서 90%까지온도 변화로 인해 때때로 생성되는 응축에 대해 특별한 조치가 취되어야합니다.
●오염급: 3급.
● 설치 범주: III 클래스.
● 설치 조건: 장착 표면과 수직 표면의 기울기는 ±5°가 넘지 않습니다.
●충격 진동: 제품은 큰 흔들림, 충격 및 진동이 없는 장소에서 설치하고 사용해야합니다.
