제품 상세정보
원래 장소: 중국
인증: CE ISO CCC IEC
모델 번호: CJ19-32
지불과 운송 용어
최소 주문 수량: 1
가격: negotiable
배달 시간: 5주
지불 조건: L/C, D/A, D/P, T/T
공급 능력: 달 당 10000 유닛 / 유닛
제품 이름: |
AC 접촉기 |
표준: |
GB/T14048.4, IEC/EN 60947-4-1 |
서지 전류 억제 기능: |
20레 |
정격 임펄스 내전압(Uimp): |
6KV |
정격 절연 전압 Ui: |
690V |
제한 전류 le (AC-6b): |
23A |
보호 등급: |
IP10 |
오염 정도: |
3 |
제품 이름: |
AC 접촉기 |
표준: |
GB/T14048.4, IEC/EN 60947-4-1 |
서지 전류 억제 기능: |
20레 |
정격 임펄스 내전압(Uimp): |
6KV |
정격 절연 전압 Ui: |
690V |
제한 전류 le (AC-6b): |
23A |
보호 등급: |
IP10 |
오염 정도: |
3 |

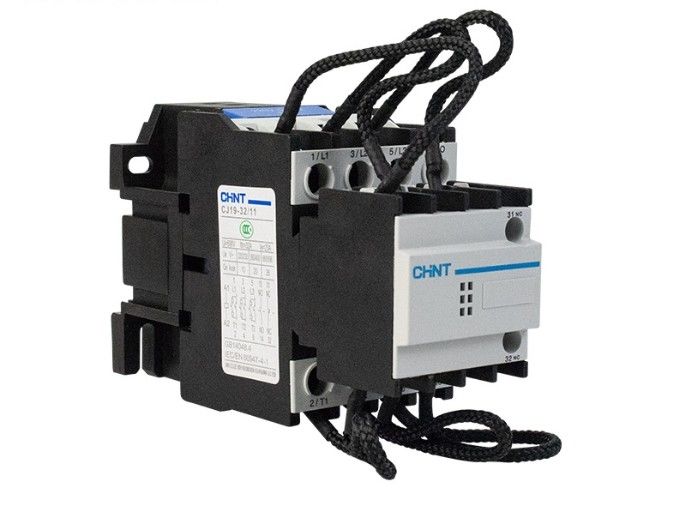

CJ19-32 AC 접촉기 23A 3단계 전기 접촉기 IP10 자기 접촉기
제품 설명:
CJ19 시리즈 스위칭 콘덴서 접촉기는 주로 AC 회로에서 50 Hz (또는 60 Hz) 에서 690 V까지의 가등 작동 전압으로 사용됩니다.그것은 낮은 전압 반응 전력 보상 장비에 낮은 전압 션트 콘덴서를 넣거나 제거하는 데 사용됩니다.콘택터에는 급류 억제 장치가 장착되어 있으며, 이는 닫는 동안 콘덴서에 대한 급류의 영향을 효과적으로 줄이고 열 때 과전압을 억제합니다.기준을 충족: GB / T14048.4, IEC / EN 60947-4-1.
제품 특징:
CJ19 시리즈 스위칭 콘덴서 접촉기는 직접 작용, 이중 중단 구조가 있습니다. 접촉 시스템은 두 층으로 구성되어 있습니다.전류 제한 접촉 장치와 전류 제한 저항 장치의 세 쌍으로 구성된 급류 억제 장치로 구성된 상층 층. 콘택터가 닫히면, 그것은 먼저 연결, 몇 밀리 초 후, 작업 접촉 연결. 전류 제한 접촉에 영구 자석은 스프링 힘 아래 방출,전류 제한 저항을 분리하고 콘덴서 정상 작동을 허용합니다..
•CJ19-25에서 CJ19-43 콘택터에는 두 쌍의 보조 콘택트가 있습니다.
•CJ19-63에서 CJ19-95 콘택터에는 세 쌍의 보조 콘택트가 있습니다.
•CJ19-115에서 CJ19-170 콘택터에는 한 쌍의 보조 콘택트가 내장되어 있습니다.
배선 터미널은 안전성과 신뢰성을 위해 단열 덮개로 덮여 있습니다. 코일 연결 터미널은 잘못된 연결을 방지하기 위해 전압 데이터로 표시됩니다.
•CJ19-25에서 CJ19-43 콘택터는 스크루로 설치되거나 슬라이드 넥타이를 사용하여 35mm 표준 DIN 레일에 장착 할 수 있습니다.
•CJ19-63에서 CJ19-95 접촉기는 35mm 또는 75mm 표준 DIN 레일에 설치 될 수 있습니다.
•CJ19-115에서 CJ19-170 접촉기는 나사 또는 두 개의 35mm 표준 DIN 레일에 장착 할 수 있습니다.
제품 스펙트럼
| 매개 변수 이름 | CJ19-25 | CJ19-32 | CJ19-43 | CJ19-63 | CJ19-95 | CJ19-115 | CJ19-150 | CJ19-170 | |
| 제한 전류 le (AC-6b) | 17 | 23 | 29 | 43 | 72.2 | 87 | 115 | 130 | |
| 제어 가능한 콘덴시터 용량 ((kvar) | 220/230V | 6.7 | 10 | 15 | 20 | 35 | 40 | 46 | 52 |
| 380/400V | 12.5 | 20 | 25 | 33.3 | 50 | 60 | 80 | 90 | |
| 660/690V | 18 | 26 | 36 | 48 | 92 | 100 | 120 | 130 | |
| 가등열 단열 전압 (Ui(V) | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | |
| 전류 억제 능력 | 20le | ||||||||
| 운영 조건 | 픽업:~110%) 미국;퇴직자: ((20%~75%) 미국 | ||||||||
| 코일 전력 (VA) 픽업/홀드 | 70/9.5 | 110/14 | 110/14 | 300/57 | 300/57 | 660/91.2 | 660/91.2 | 660/91.2 | |
| 보조 연결 장치의 제어 능력 | AC-15: Je:095A 380V/400V DC-13:le:0.15A 220V/250V Ith:10A | ||||||||
| 무게 (kg) | 0.44 | 0.63 | 0.64 | 1.4 | 1.5 | 3.45 | 3.45 | 3.45 | |
| 정량 펄스 저항 전압 (Uimp) | 6kV | ||||||||
| 보호 등급 | IP10 | ||||||||
운영 조건 및 환경적 적합성
●환경 공기 온도는 -5°C ~ + 40°C이며 24시간 동안 평균 값은 + 35°C를 초과하지 않습니다.
● 고도: 2000m 이상
● 대기 조건: 최대 온도 + 40°C에서 상대 습도는 50%를 초과하지 않습니다. 낮은 온도에서 높은 상대 습도가 허용됩니다.예를 들어 + 20°C에서 90%까지온도 변화로 인해 때때로 생성되는 응축에 대해 특별한 조치가 취되어야합니다.
●오염 정도: 3.
● 설치 범주: III 클래스.
● 설치 조건: 장착 표면과 수직 표면의 기울기는 ±5°가 넘지 않습니다.
●충격 진동: 제품은 큰 흔들림, 충격 및 진동이 없는 장소에서 설치하고 사용해야합니다.
FAQ:
Q: MOQ에 대해?
A: 우리의 최소 주문 양은 단지 1 조각입니다.
Q: 어떤 자격증을 가지고 있나요?
A: 우리는 ISO9001, CE, IEC 등이 있습니다.
Q: 당신의 공장은 품질 통제에 대해 어떻게합니까?
A: 우리는 프로 QC 팀이 생산의 링크에서 패키지까지 각 항목을 검사합니다.
Q: 기술 지원은 어떠세요?
A: 우리는 이메일을 통해 온라인 서비스를 제공합니다. 배달 후 어떤 문제, 우리는 언제든지 비디오 전화를 제공 할 것입니다, 우리의 엔지니어는 또한 필요한 경우 우리의 고객을 돕기 위해 해외로 갈 것입니다.
