제품 상세정보
원래 장소: 중국
인증: CE ISO CCC IEC
모델 번호: NP2
지불과 운송 용어
최소 주문 수량: 1
가격: negotiable
포장 세부 사항: 23.5*14*6.5cm
배달 시간: 5주
지불 조건: L/C, D/A, D/P, T/T
공급 능력: 달 당 20000개 부분 / 부분
제품 이름: |
누름단추스위치 |
전기 정격: |
AC50/60Hz, AC415V/DC250V |
정격 절연 전압: |
415V |
합의된 자유 공기 열 전류 Ith: |
10A |
설치 치수: |
22mm/30mm |
표준: |
영국/티 14048.5 |
설치 범주: |
II |
머리 보호 등급: |
IP40、IP65 |
제품 이름: |
누름단추스위치 |
전기 정격: |
AC50/60Hz, AC415V/DC250V |
정격 절연 전압: |
415V |
합의된 자유 공기 열 전류 Ith: |
10A |
설치 치수: |
22mm/30mm |
표준: |
영국/티 14048.5 |
설치 범주: |
II |
머리 보호 등급: |
IP40、IP65 |

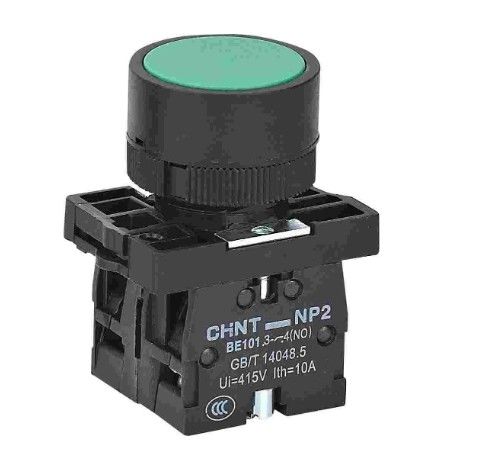

22mm 30mm NP2 시리즈 IP40 IP65 푸시 버튼 산업 제어 회로 푸시 버튼 스위치
제품 설명:
NP2 시리즈 버튼은 50 Hz 또는 60 Hz의 교류 (AC) 주파수에서 작동하는 산업 제어 회로에 설계되어 있으며, 415 V AC까지의 명소 작동 전압이 있습니다.그리고 250V DC까지의 직류 (DC) 작동 전압이 버튼은 전자기 시작기, 접촉기, 릴레이 및 기타 전기 회로를 제어하는 데 사용됩니다.표시등을 가진 버튼은 또한 빛 신호 표시 기회에 적합합니다.
표준 GB/T 14048을 충족합니다.5.
제품 스펙트럼
| 가등열 단열 전압 Ui ((V) | 415 | |||||||
| 합의된 자유 공기 열 전류 Ith ((A)) | 10 | |||||||
| 가등식 작동 전압 Ue ((V) | 415 | 380 | 250 | 240 | 220 | 125 | 110 | |
| 가등급 작동 전류 le ((A) | AC-15 | 1.9 | 2.5 | - | 3 | 4.5 | - | - |
| DC-15 | - | - | 0.27 | - | 0.3 | 0.55 | 0.6 | |
| 접촉 저항 | ≤50mΩ |
| 기계적 수명 (백만 번) | 평면 머리 스타일, 버섯 스타일, 조명 스타일: 100 개의 손잡이 스타일, 자동 잠금 버섯 스타일: 30 다른10 |
| 전기 수명 (백만 번) | 납작한 머리 스타일, 버섯 스타일:AC 50, DC 20, 기타:10 |
| 머리 보호 등급 | IP40,IP65 |
| 단회로 보호 | 타입 gG 모델 16 |
제품 특징:
패널 설치: 이 시리즈는 다양한 설치 시나리오에 적합한 버튼 제어 상자와 함께 Φ22 및 Φ30의 패널 지름의 버튼을 포함합니다.
•보호 등급: 표준 보호 등급은 IP40입니다. 고객이 맞춤형 IP65을 필요로하는 경우 제조업체에 문의하십시오.
•모듈 구조: 단추는 모듈형 설계로 유연하고 편리한 설치 및 유지보수를 허용합니다.
•별로 분리 된 접촉: 일반적으로 열린 (NO) 및 일반적으로 닫힌 (NC) 접촉은 서로 전기적으로 격리됩니다.
•터미널 스크루: 터미널 스크루는 M3.5 크며 권장 튼튼 토크는 (0.8 ~ 1.2) N · m입니다.
접촉 그룹 제한: 경사적 일련의 연결은 두 개의 접촉 그룹을 초과해서는 안됩니다. 너무 많은 접촉 그룹은 작동 인력을 증가시킬 것입니다.사용자들은 제조업체와 상담해야 합니다..
운영 조건 및 환경적 적합성
●환경 온도는 -5°C~+40°C이며, 24시간 동안의 평균 온도는 +35°C를 초과할 수 없습니다.
●고도: ≤2000m
● 대기 상태: 대기 중의 상대 습도는 최고 온도가 +40°C인 경우 50%를 초과할 수 없습니다.낮은 온도 조건에서 훨씬 높은 상대 습도가 허용됩니다.예를 들어, 온도가 +20°C에 도달하면 상대 습도는 온도 변화로 인해 제품 표면에 발생할 수있는 응집을 고려하여 최대 90%입니다.
● 오염 수준: 3.
●설비 범주: II.
●NP2 시리즈 버튼은 큰 흔들림, 충격, 진동, 비나 눈에 노출되지 않는 환경에서 설치되어야 합니다.
●폭발 위험이 없는 환경과 금속을 부식하거나 단열을 파괴 할 수있는 가스 또는 과도한 먼지를 포함하지 않는 환경에서 설치해야합니다.
•설비 크기:
Φ22 패널에 장착된 버튼의 경우:
• 설치 구멍 지름: Φ22.30+0.4 mm
•금속 머리 스타일: 1mm에서 6mm 두께의 패널에 적합합니다.
•플라스틱 머리 스타일: 1mm에서 4mm 두께의 패널에 적합합니다.
Φ30 패널에 장착된 버튼의 경우:
• 설치 구멍 지름: Φ30.50+0.5mm
•판에 적합: 1mm에서 3mm 두께
이 버튼은 산업 제어 응용 프로그램에서 신뢰할 수있는 작동을 위해 설계되었으며 설치 및 사용자 정의 옵션에 유연성을 제공합니다.
