제품 상세정보
원래 장소: 중국
인증: CE ISO CCC IEC
모델 번호: 엔피에이치1
지불과 운송 용어
최소 주문 수량: 1
가격: negotiable
포장 세부 사항: 10X10X2cm
배달 시간: 5주
지불 조건: L/C, D/A, D/P, T/T
공급 능력: 달 당 20000개 부분 / 부분
제품 이름: |
누름단추스위치 |
표준: |
영국/티 14048.5 |
전기 정격: |
AC50/60Hz, AC415V/DC250V |
평가된 작업 전압: |
415V |
합의된 자유 공기 열 전류 Ith: |
10A |
머리 보호 등급: |
IP54 |
설치 범주: |
II |
환경 온도: |
-5℃~+40℃ |
제품 이름: |
누름단추스위치 |
표준: |
영국/티 14048.5 |
전기 정격: |
AC50/60Hz, AC415V/DC250V |
평가된 작업 전압: |
415V |
합의된 자유 공기 열 전류 Ith: |
10A |
머리 보호 등급: |
IP54 |
설치 범주: |
II |
환경 온도: |
-5℃~+40℃ |

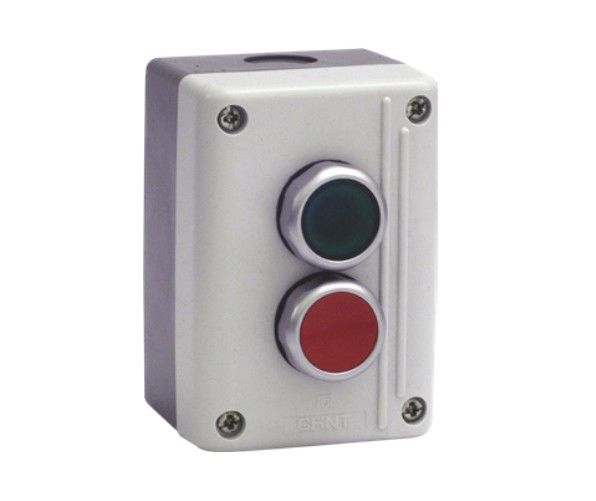

NPH1 시리즈 푸시 버튼 IP54 산업 제어 회로 푸시 버튼 스위치
제품 설명:
NPH1 시리즈 버튼은 50 Hz 또는 60 Hz의 교류 (AC) 주파수에서 작동하는 산업 제어 회로에 설계되어 있으며, 415 V AC까지의 명목 작동 전압이 있습니다.그리고 250V DC까지의 DC 평판 전압이 버튼은 전자기 시작기, 접촉기, 릴레이 및 기타 전기 회로를 제어하는 데 사용됩니다.표시등을 가진 버튼은 또한 빛 신호 표시 기회에 적합합니다.
표준 GB/T 14048을 충족합니다.5.
제품 특징:
● 와이어링: NPH1 시리즈 버튼 와이어링 단말기는 0.5 mm2에서 2.5 mm2까지의 가로 면적의 연결 전선을 수용하도록 설계되었습니다.
● 액세서리: 이 제품에는 넥아웃 구멍을 위한 PG13.5 케이블 지질이 포함되어 있습니다.
●NPH1 빈 박스 호환성: NPH1 빈 박스는 NP8 시리즈 버튼과 함께 사용하도록 설계되었습니다.
●접촉 동작: 모든 접촉은 회로 전환과 자정 작업을 위한 이중 동작을 갖추고 있으며, 신뢰할 수 있는 접촉을 보장합니다.
●숨겨진 배선 단말기: 배선 단말기는 숨겨져 있어 안전하고 신뢰할 수 있는 연결을 제공한다.
●키 조작 버튼: 키 조작 버튼은 모든 작동 위치에서 키를 제거 할 수 있습니다.
제품 스펙트럼
| 종류 | 전기 부품 구성 | ||||
| 운영자 | 번호 | 기능 | 접촉 상태 | 색상 기호 | |
| NPH1-10J | 노란색 상단 뚜?? 이 있는 한 구멍의 빈 상자 | ||||
| NPH1-10 | 하얀색 뚜?? 이 있는 한 구멍의 빈 상자 | ||||
| NPH1-1001 | 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 녹색 |
| NPH1-1002 | 평면 버튼 | 1 | 평면 머리의 즉각적인 동작 기호 버튼 | 1NO | 녹색 |
| NPH1-1003 | 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NC | 빨간색 |
| NPH1-1004 | 평면 버튼 | 1 | 평면 머리의 즉각적인 동작 기호 버튼 | 1NC | 빨간색 |
| NPH1-1005 | 버섯 머리 버튼 | 1 | φ40버섯 머리의 즉시 작동 버튼 | 1NO | 녹색 |
| NPH1-1006 | 버섯 머리 버튼 | 1 | φ40버섯 머리의 즉시 작동 버튼 | 1NC | 빨간색 |
| NPH1-1007 | 회전 손잡이 | 1 | 회전 선택 스위치 두 위치 잠금 버튼 | 1NO | 검은색 |
| NPH1-1008 | 회전 손잡이 | 1 | 회전 선택 스위치 3 위치 잠금 버튼 | 2NO | 검은색 |
| NPH1-1009 | 자동 잠금 버튼 | 1 | φ40버섯 머리의 눌러 잠그기 굽기 다시 설정 버튼 | 1NC | 빨간색 |
| NPH1-1010 | 자동 잠금 버튼 | 1 | φ60버섯 머리의 눌러 잠그기 굽기 리셋 버튼 | 1NC | 빨간색 |
| NPH1-1011 | 키 버튼 | 1 | 키로 작동하는 선택 스위치, 두 위치 잠금 버튼 | 1NC | |
| NPH1-20J | 노란색 상단 뚜?? 이 있는 두 개의 구멍의 빈 상자 | ||||
| NPH1-20 | 2홀 빈 상자, 밝은 회색 상단 덮개 | ||||
| NPH1-2001 | 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 녹색 |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NC | 빨간색 | |
| NPH1-2002 | 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 녹색 |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NC | 빨간색 | |
| NPH1-2003 | 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 흰색→ |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NC | 검은색← | |
| NPH1-2004 | 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 흰색↑ |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NC | 검은색↓ | |
| NPH1-30J | 노란색 상단 뚜?? 이 있는 3홀 빈 상자 | ||||
| NPH1-30 | 3홀 빈 상자, 밝은 회색 뚜?? | ||||
| NPH1-3001 | 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 녹색 |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NC | 빨간색 | |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 녹색 | |
| NPH1-3002 | 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 녹색 |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NC | 빨간색 | |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 초록색 | |
| NPH1-3003 | 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 흰색→ |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NC | 빨간색 | |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 검은색← | |
| NPH1-3004 | 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 흰색↑ |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NC | 빨간색 | |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 검은색↓ | |
| NPH1-3005 | 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 녹색 |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NC | 빨간색 | |
| 표시 버튼 | 1 | 24V 표시등 | 빨간색 | ||
| NPH1-3006 | 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NO | 녹색 |
| 평면 버튼 | 1 | 평면 머리의 즉시 작동 버튼 | 1NC | 빨간색 | |
| 표시 버튼 | 1 | 24V 표시등 | 빨간색 | ||
운영 조건 및 환경적 적합성
●환경 온도는 -5°C~+40°C이며, 24시간 동안의 평균 온도는 +35°C를 초과할 수 없습니다.
●고도: ≤2000m
● 대기 상태: 대기 중의 상대 습도는 최고 온도가 +40°C인 경우 50%를 초과할 수 없습니다.낮은 온도 조건에서 훨씬 높은 상대 습도가 허용됩니다.예를 들어, 온도가 +20°C에 도달하면 상대 습도는 온도 변화로 인해 제품 표면에 발생할 수있는 응집을 고려하여 최대 90%입니다.
● 오염 수준: 3.
●설비 범주: II.
● 합의 된 자유 공기 열 전류 Ith: 10A.
●기계적 수명: 평면 머리 타입, 버섯 머리 타입 1백만 번, 다른 사람들은 10만 번.
●전기 사용 시간: 평면 머리형, 버섯 머리형 AC500,000번, DC250,000번, 다른 경우 100,000번.
●머리 보호 등급: IP54
●단회 보호 장치의 종류 및 최대 등급: gG 16A 타입
