제품 상세정보
원래 장소: 중국
인증: CE ISO CCC IEC
모델 번호: NKZ1
지불과 운송 용어
최소 주문 수량: 1
가격: negotiable
포장 세부 사항: 10x10x10cm
배달 시간: 5주
지불 조건: L/C, D/A, D/P, T/T
공급 능력: 달 당 20000개 부분 / 부분
제품 이름: |
캠 스위치 |
표준: |
GB/T14048.5、IEC 60947-5-1 |
정격 작동 전압 Ue(V): |
교류415V/직류220V |
등급 주파수: |
50/60Hz |
정격 절연 전압 Ui(V): |
690V |
합의된 자유 공기 열 전류 Ith: |
5A |
사용 범주: |
AC-15、DC-13 |
환경 온도: |
-5℃~+40℃ |
제품 이름: |
캠 스위치 |
표준: |
GB/T14048.5、IEC 60947-5-1 |
정격 작동 전압 Ue(V): |
교류415V/직류220V |
등급 주파수: |
50/60Hz |
정격 절연 전압 Ui(V): |
690V |
합의된 자유 공기 열 전류 Ith: |
5A |
사용 범주: |
AC-15、DC-13 |
환경 온도: |
-5℃~+40℃ |

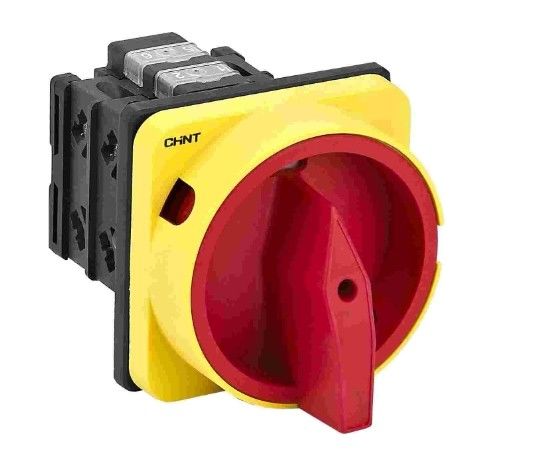

NKZ1시리즈 캠 스위치 회전 전환 스위치 20A 유니버설 전송 스위치
제품 설명:
NKZ1 시리즈의 보편적 전송 스위치는 50 Hz 또는 60 Hz의 교류 주파수와 최대 415 V AC 전압의 회로에서 사용할 수 있습니다.또는 220V DC까지의 DC 전압이 스위치는 전기 제어 회로와 전자기 코일, 전기 측정 도구, 콘덴서 은행 등과 같은 전기 측정 기기를 전환하는 데 사용할 수 있습니다.그것은 또한 직접 작은 용량의 세 단계 다람쥐 케이지 인덕션 모터를 제어하는 데 사용할 수 있습니다.
사용 범주: AC-15, DC-13.
표준 GB/T14048.5IEC 60947-5-1.
제품 특징:
NKZ1 시리즈 보편적 전송 스위치는 수동으로 작동하는 캠 타입 스위치이며, 3 개의 주요 부분으로 구성됩니다: 접촉 시스템, 위치 시스템 및 장착 시스템.그것은 후면 패널 배선 방법을 사용합니다설치 모듈은 다양한 설치 차원을 통합하고 주체와 분리되어 설치와 교체를 용이하게합니다.접촉 시스템 및 위치 시스템에는 먼지 방지 설계가 포함됩니다., 제품의 환경 적응력을 향상시킵니다. 그리고 스위치는 신뢰할 수있는 전반적인 성능, 컴팩트 크기와 매력적인 외모로 특징입니다.
제품 스펙트럼
| 기술적인 매개 변수 | 모델 |
| NKZ1-20 | |
| 가등열 단열 전압 Ui ((V) | 690 |
| 정량 충동 저항 전압 Uimp ((kV) | 6 |
| 합의된 열류 Ith ((A) | 20 |
| 가등식 작동 전압 Ue ((V) | AC220/240 AC380/415 DC220 |
| 가등식 작동 전류 le (AC-15) | 4 3 |
| 가등급 작동 전류 le (DC-13) ((A) | 0.27 |
| 보호 등급 | IP20 (접촉점),IP40 (전면 설치면) |
| 배선 설치 방법 | 후면 패널 배선, 스크루 장착 |
운영 조건 및 환경적 적합성
●환경 온도는 -5°C~+40°C이며, 24시간 동안의 평균 온도는 +35°C를 초과할 수 없습니다.
●고도: ≤2000m
● 대기 상태:
1습도: 대기의 상대 습도는 최고 온도가 +40°C일 때 50%를 초과할 수 없습니다. 낮은 온도 조건에서는 훨씬 높은 상대 습도가 허용됩니다.예를 들어, 온도가 +20°C에 도달하면 상대 습도는 온도 변화로 인해 제품 표면에 발생할 수있는 응축을 고려하여 최대 90%입니다.
2오염 수준: 3.
● 설치 범주: III.
사용 및 유지:
● 스위치 위치 확인: 스위치 콘택트의 열린 위치와 닫힌 위치가 제공된 작동 다이어그램 또는 지침과 일치하는지 확인합니다.
● 와이어링 을 검사 한다. 모든 와이어링 연결 이 올바르다는 것 을 확인 한다. 실제 사용 에 들어가기 전 에 전력 없이 여러 번 스위치를 검사 하여 필요 한 대로 작동 하는 것 을 확인 한다.
● 정기적 인 유지 보수:
1주파수: 6개월마다 유지보수 합니다.
2청소: 축적 된 먼지 또는 잔해를 제거하십시오.
3튼튼함: 느슨한 나사 또는 고정 장치를 단단히 튼튼하십시오.
4검사: 스위치 외부에서 손상 또는 마모의 징후를 조심스럽게 검사하십시오. 스위치가 심각하게 손상되면 즉시 사용을 중단하십시오.
이 지침 을 따를 때, 스위치 가 제대로 작동 하고 오래 지속 될 수 있습니다.
