제품 상세정보
원래 장소: 중국
인증: ISO9001、CE
모델 번호: S11-M-20kv
지불과 운송 용어
최소 주문 수량: 1pcs
가격: negotiable
포장 세부 사항: 맞춤형
배달 시간: 5-8 주
지불 조건: L/C, D/A, D/P, T/T
공급 능력: 입당 200개
정격전압(kV): |
20/0.4 |
무부하: |
100-2340W |
부하(75℃): |
620-22220W |
무부하 전류(%): |
2.1-0.5 |
보증: |
1년 |
임피던스 전압(%): |
5.5-6 |
기호: |
Yyn0, Dyn11, Yzn11 |
전체 중량(KG): |
360-6670 |
정격전압(kV): |
20/0.4 |
무부하: |
100-2340W |
부하(75℃): |
620-22220W |
무부하 전류(%): |
2.1-0.5 |
보증: |
1년 |
임피던스 전압(%): |
5.5-6 |
기호: |
Yyn0, Dyn11, Yzn11 |
전체 중량(KG): |
360-6670 |

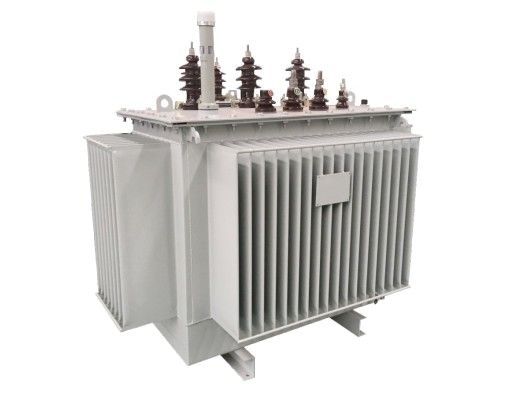

S11-M 20kV 3단계 오일 잠긴 전력 트랜스포머
주요 기술 매개 변수
| 종류 | 정압 (kV) | 기호 | 손실 (W) | 무부하 전류 (%) | 임페던스 전압 | 전체 무게 | 차원 (mm) | 트랙 간격 (mm) | |||
| 무부하 | 75°C) | L | W | H | |||||||
| S11-M-30/20 | 20/0.4 | 젠장 Dyn11 Yzn11 | 100 | 690/660 | 2.1 | 5.5 | 360 | 840 | 580 | 890 | 400x450 |
| S11-M-50/20 | 130 | 1010/960 | 2 | 400 | 860 | 620 | 930 | ||||
| S11-M-63/20 | 150 | 1200/1150 | 1.9 | 510 | 880 | 700 | 1010 | ||||
| S11-M-80/20 | 180 | 1440/1370 | 1.8 | 580 | 880 | 710 | 1075 | 400x550 | |||
| S11-M-100/20 | 200 | 1730/1650 | 1.6 | 650 | 920 | 720 | 1090 | ||||
| S11-M-125/20 | 240 | 1980년 | 1.5 | 685 | 950 | 750 | 1100 | ||||
| S11-M-160/20 | 290 | 2540/2420 | 1.4 | 720 | 1200 | 780 | 1020 | ||||
| S11-M-200/20 | 340 | 3000/2860 | 1.3 | 895 | 1310 | 790 | 1190 | ||||
| S11-M-250/20 | 400 | 3520/3350 | 1.2 | 955 | 1320 | 900 | 1060 | 550x550 | |||
| S11-M-315/20 | 480 | 4210/4010 | 1.1 | 1185 | 1400 | 830 | 1285 | ||||
| S11-M-400/20 | 570 | 4970/4730 | 1 | 1240 | 1490 | 990 | 1140 | ||||
| S11-M-500/20 | 680 | 5940/5660 | 1 | 1660 | 1555 | 905 | 1450 | 660x660 | |||
| S11-M-630/20 | 810 | 6820 | 0.9 | 6 | 1780 | 1660 | 1090 | 1240 | |||
| S11-M-800/20 | 980 | 8250 | 0.8 | 2250 | 1810 | 1190 | 1310 | ||||
| S11-M-1000/20 | 1150 | 11330 | 0.7 | 2620 | 1880 | 1280 | 1420 | 660x820 | |||
| S11-M-1250/20 | 1380 | 13200 | 0.7 | 3360 | 1970 | 1390 | 1530 | 820x820 | |||
| S11-M-1600/20 | 1660 | 15950 | 0.6 | 3870 | 2000 | 1400 | 1730 | ||||
| S11-M-2000/20 | 1950 | 19140 | 0.6 | 5720 | 2320 | 1450 | 1960 | ||||
| S11-M-2500/20 | 2340 | 22220 | 0.5 | 6670 | 2420 | 1500 | 2120 | 1070x1070 | |||
참고:
1. 테이블에 표시된 크기는 참고용으로만 표시됩니다. 삽입 및 설계는 회사에서 제공 한 윤곽 도면의 크기에 기초해야합니다.
2500kVA 이하의 트랜스포머의 경우, 상단 직선 위의 부하 손실 값은 Dyn11 또는 Ym11 교차로 그룹에 적용됩니다.그리고 LCAD 손실 값은 YYNOJUNCTIOA 그룹에 적용되는 직선 직선입니다.
3사용자의 요구 사항에 따라, 핵심-핵 구조 트랜스포머를 제공 할 수 있습니다.
4고전압 터킹 범위 ±2x2.5% 또는 ±5%의 트랜스포머는 사용자 필요에 따라 제공 될 수 있습니다.
5사용자 필요에 따라 0.69kV의 낮은 전압의 트랜스포머가 제공될 수 있습니다.특수 사양 또는 비 표준 제품의 기술적 매개 변수는 공급자와 구매자 간의 협의를 통해 결정됩니다..
6사용자 필요에 따라 10kV / 20kV 이중 전압 (조정 가능한) 트랜스포머가 제공 될 수 있습니다.
FAQ:
Q: 기술 지원에 도움을 줄 엔지니어가 있나요?
A: 우리는이 분야에서 많은 년입니다. 우리는 엔지니어 제품 사용에서 발생하는 모든 문제를 해결하는 고객에게 도움이.
질문: 배송은 어떻게 될까요?
A: 우리는 제품의 무게와 양에 따라 가장 적합한 운송 방법을 선택할 것입니다. 물론 고객은 또한 자신의 운송사를 사용할 수 있습니다.
질문: 지불 조건은 어떨까요?
A: 일반적으로 L/C, D/A, D/P, T/T 등을 통해.
Q:MOQ는 얼마인가요?
A: 우리의 MOQ는 1 조각입니다.
Q:배송시간은 얼마인가요?
A: 그것은 당신의 제품 요구 사항과 양에 달려 있습니다. 일반적으로, 5 주가 제공됩니다.
